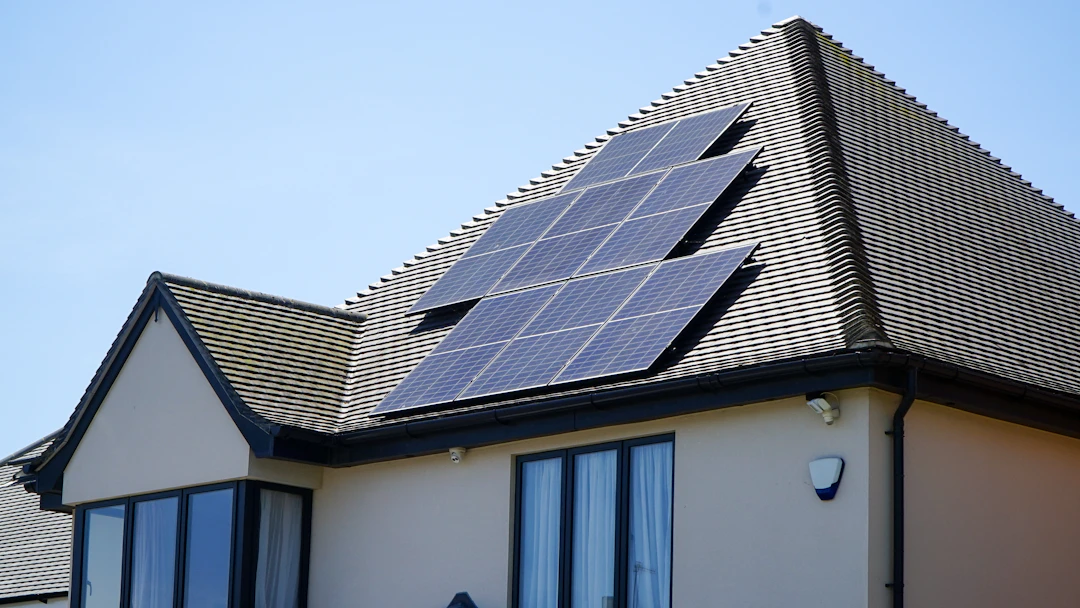

Ein Solarmodul auf einem Ziegeldach wird üblicherweise über Dachhaken an der tragenden Dachkonstruktion befestigt; darauf sitzen Montageschienen und die Module werden mit End- und Mittelklemmen fixiert. Entscheidend ist, dass nicht der Dachziegel die Last trägt, sondern die darunterliegende Konstruktion. Gleichzeitig muss der Ziegel spannungsfrei liegen und die Dachhaut dicht bleiben.
Dieser Ratgeber erklärt den typischen Aufbau einer PV-Unterkonstruktion auf Ziegeldächern, welche Bauteile zusammenpassen müssen und warum eine saubere Planung wichtiger ist als möglichst wenige Befestigungspunkte.
Wie wird ein Solarmodul auf einem Ziegeldach befestigt?
Die Kraft wird über Dachhaken in die Sparren oder eine dafür vorgesehene tragende Unterkonstruktion eingeleitet. Die Dachhaken ragen zwischen den Ziegeln nach außen. Auf ihnen werden Montageschienen befestigt, an denen anschließend die Module sitzen.
Der typische Aufbau lautet:
- Dachziegel im Befestigungsbereich aufnehmen,
- tragfähige Sparrenlage bestimmen,
- Dachhaken nach Systemvorgabe befestigen,
- Ziegel so anpassen, dass sie wieder spannungsfrei schließen,
- Montageschienen ausrichten und befestigen,
- Module mit passenden End- und Mittelklemmen montieren.
Welche grundsätzlichen Systeme es neben Dachhaken gibt, zeigt unser Überblick zur Solarmodul-Halterung.
Warum dürfen Dachziegel die Last nicht tragen?
Dachziegel sind eine Wetterschutzschicht, keine tragende Befestigungsebene für Photovoltaikmodule. Wenn ein Dachhaken auf dem Ziegel aufliegt oder bei Belastung gegen ihn drückt, können punktuelle Kräfte entstehen. Bei Wind, Schnee und Temperaturwechseln kann das zu Rissen oder gebrochenen Ziegeln führen.
Deshalb muss zwischen Dachhaken und Ziegel ausreichend Abstand bleiben. Gleichzeitig darf der darüberliegende Ziegel nicht hochstehen. Die genaue Ausführung richtet sich nach Dachhaken, Ziegeltyp und Montagesystem.
Welche Dachhaken passen zu einem Ziegeldach?
Dachhaken müssen zum Ziegelprofil, zur Lattung, zur Sparrenlage und zum verwendeten Schienensystem passen. Es gibt starre und höhenverstellbare Ausführungen sowie Varianten für unterschiedliche Ziegelgeometrien.
Verstellbare Dachhaken können Unebenheiten ausgleichen und helfen, die Schienenebene sauber auszurichten. Sie ersetzen aber keine korrekte Befestigung. Schraubenlänge, Materialstärke und zulässige Belastungen müssen zum System passen.
Für die spätere Detailauswahl von Profilen und Verbindern ist unser Beitrag über Alu-Systemprofile für Solarmodule eine gute Ergänzung.
Muss ein Dachziegel bearbeitet werden?
Häufig muss der Ziegel im Bereich des Dachhakens so angepasst werden, dass er wieder ohne Druck und ohne sichtbaren Spalt aufliegt. Wie diese Anpassung ausgeführt wird, hängt vom Ziegelmaterial und vom System ab.
Wichtig ist, nicht unnötig viel Material zu entfernen. Ein zu großer Ausschnitt kann die Wasserführung verschlechtern; ein zu kleiner Ausschnitt kann dazu führen, dass der Ziegel auf dem Dachhaken aufliegt und bei Belastung bricht.
Bei manchen Dächern können spezielle Ersatz- oder Metallziegel sinnvoll sein. Sie schaffen eine definierte Durchführung für die Unterkonstruktion und vermeiden umfangreiches Bearbeiten empfindlicher Ziegel.
Wie viele Dachhaken werden benötigt?
Die Anzahl lässt sich nicht allein aus der Modulzahl ableiten. Wind- und Schneelast, Sparrenabstand, Schienentyp, Modulformat, Dachneigung, Gebäudehöhe und Randbereiche beeinflussen die notwendige Befestigungsdichte.
Besonders an Dachrändern und Ecken können höhere Windsogkräfte auftreten. Deshalb ist es keine gute Idee, ein Raster einfach von einem anderen Gebäude zu übernehmen. Montagesysteme geben zulässige Spannweiten und Befestigungsabstände vor, die für die konkrete Belastung eingehalten werden müssen.
Wie werden Montageschienen ausgerichtet?
Montageschienen müssen eine gerade, spannungsarme Ebene bilden, damit die Module nicht verwunden montiert werden. Unebenheiten im Dach lassen sich über dafür vorgesehene Verstellmöglichkeiten der Dachhaken oder Schienenanschlüsse ausgleichen.
Die Profile werden je nach System horizontal oder vertikal geführt. Entscheidend ist, dass die Modulklemmung in den vom Modulhersteller freigegebenen Zonen erfolgt. Eine optisch gerade Schiene ist wenig wert, wenn die Klemmpunkte außerhalb der zulässigen Bereiche liegen.
Welche Klemmen braucht ein gerahmtes Solarmodul?
Am Rand einer Modulreihe werden Endklemmen, zwischen zwei Modulen Mittelklemmen verwendet. Beide müssen zur Rahmenhöhe und zum Schienensystem passen.
Zu niedrige oder zu hohe Klemmen können den Rahmen nicht korrekt greifen. Auch das vorgeschriebene Anzugsmoment ist wichtig. Zu locker ist unsicher, zu fest kann Rahmen oder Verbindung beschädigen.
Welche Rolle spielen Wind- und Schneelasten?
Die Unterkonstruktion muss nicht nur das Eigengewicht der Module tragen, sondern vor allem wechselnde Wind- und Schneelasten sicher in das Dach einleiten. Diese Belastungen unterscheiden sich regional und hängen zusätzlich von Gebäudehöhe, Dachform und Lage ab.
Wind kann Module gegen das Dach drücken oder als Sog nach oben ziehen. Schnee belastet Module und Schienen mit zusätzlichem Gewicht. Montagesysteme werden deshalb über definierte Lastannahmen und zulässige Spannweiten geplant.
Bei kleinen Anlagen wird dieser Punkt oft unterschätzt. Ein einzelnes modernes Modul hat bereits eine große Fläche, auf die Wind wirken kann.
Wie wichtig sind die Klemmzonen des Moduls?
Sehr wichtig: Der Modulhersteller legt fest, in welchen Bereichen des Rahmens geklemmt werden darf. Werden die Klemmen zu nah an Ecken oder in ungeeigneten Zonen gesetzt, kann sich das mechanische Verhalten des Rahmens verschlechtern.
Vor der Montage sollten deshalb Modulhandbuch und Montagesystem gemeinsam betrachtet werden. Länge und Position der Schienen ergeben sich nicht nur aus der Dachgeometrie, sondern auch aus diesen freigegebenen Klemmzonen.
Wie werden mehrere Schienen verbunden?
Lange Modulreihen benötigen häufig Schienenverbinder, die zum Profil gehören und thermische Längenänderungen berücksichtigen. Aluminium dehnt sich bei Temperaturänderungen aus. Starre, ungeplante Verbindungen können Spannungen erzeugen.
Herstellersysteme geben vor, wo Verbinder sitzen dürfen, welche Abstände einzuhalten sind und ob Dehnfugen notwendig sind. Einen Überblick zu Profilen, T-Nuten und Verbindern bietet unser Ratgeber zu PV-Aluprofilen und Zubehör.
Wie werden PV-Kabel auf dem Dach geführt?
Kabel sollten so befestigt werden, dass sie nicht lose auf Ziegeln liegen, nicht in Wasser hängen und nicht an scharfen Kanten scheuern. UV-beständige Clips oder dafür vorgesehene Kabelhalter können die Leitungen an Schienen oder Modulrahmen führen.
Steckverbinder sollten ebenfalls nicht ungeschützt in Bereichen liegen, in denen dauerhaft Wasser stehen kann. Unterschiedliche Stecksysteme sollten nicht einfach miteinander kombiniert werden, nur weil sie mechanisch ähnlich aussehen.
Kann ein Balkonkraftwerk auf einem Ziegeldach montiert werden?
Ja, auch ein kleines Steckersolargerät kann auf einem geeigneten Ziegeldach montiert werden. Mechanisch gelten jedoch dieselben Grundprinzipien wie bei größeren PV-Anlagen: tragfähige Befestigung, passende Klemmzonen und sichere Kabelführung.
Wer ein kleines System mit 800 VA plant, kann die Dimensionierung im Beitrag Balkonkraftwerk 800 Watt nachlesen.
Was unterscheidet Ziegeldach und Flachdach?
Beim Ziegeldach wird die Unterkonstruktion typischerweise mechanisch an der tragenden Dachstruktur befestigt, während Flachdächer häufig mit ballastierten Aufständerungen arbeiten. Deshalb unterscheiden sich Lastabtragung und Montage deutlich.
Wer statt eines geneigten Dachs eine Garage oder ein Flachdach nutzen möchte, findet im Beitrag Balkonkraftwerk auf dem Flachdach befestigen die wichtigsten Unterschiede.
Welche typischen Fehler sollte man vermeiden?
Die meisten Probleme entstehen durch falsche Lastabtragung, schlecht angepasste Ziegel oder nicht zusammenpassende Bauteile.
- Dachhaken liegt auf dem Ziegel auf.
- Schrauben greifen nicht ausreichend in die tragende Konstruktion.
- Schienenabstände werden ohne Lastprüfung gewählt.
- Modulklemmen passen nicht zur Rahmenhöhe.
- Klemmen sitzen außerhalb der freigegebenen Modulzonen.
- Kabel liegen lose oder scheuern an Kanten.
- Unterschiedliche Systemkomponenten werden ohne Freigabe gemischt.
Kann man die Montage selbst durchführen?
Mechanische Arbeiten auf dem Dach sind nur dann sinnvoll in Eigenleistung, wenn Dachaufbau, Absturzsicherung und Montagesystem sicher beherrscht werden. Arbeiten in Höhe bringen ein erhebliches Unfallrisiko mit sich.
Unklarheiten bei Statik, Dachabdichtung oder elektrischer Installation gehören in fachkundige Hände. Das gilt besonders bei älteren Dächern, beschädigten Ziegeln oder schwer zugänglichen Sparren.
Welche Reihenfolge ist für die Planung sinnvoll?
Eine saubere Planung beginnt beim Dach und endet beim Modul – nicht umgekehrt.
- Dachzustand und tragende Struktur prüfen.
- Sparrenverlauf und Ziegeltyp erfassen.
- Wind- und Schneelast für das System berücksichtigen.
- Dachhaken und Schienen auswählen.
- Modulformat und Klemmzonen abgleichen.
- Kabelführung und Wechselrichterposition planen.
- Montage nach Herstellervorgaben ausführen.
Wie prüft man den Zustand eines älteren Ziegeldachs vor der PV-Montage?
Vor der Montage sollte geklärt werden, ob Ziegel, Lattung und tragende Holzkonstruktion in gutem Zustand sind. Rissige oder spröde Ziegel werden durch zusätzliche Arbeiten nicht besser. Auch Feuchtigkeitsspuren, weiche Holzbereiche oder bereits provisorisch reparierte Stellen sollten vor der PV-Montage geklärt werden.
Ein Solarsystem bleibt viele Jahre auf dem Dach. Wenn die Dacheindeckung ohnehin bald erneuert werden müsste, ist es meist sinnvoller, diese Arbeiten vor der Montage zu erledigen. Eine später notwendige Dachsanierung bedeutet sonst, dass Module und Unterkonstruktion wieder demontiert werden müssen.
Wie findet man die Sparren unter der Eindeckung?
Die Dachhaken müssen dort befestigt werden, wo die Tragkonstruktion die Kräfte aufnehmen kann. Bei zugänglichem Dachboden lässt sich der Sparrenverlauf häufig von innen nachvollziehen. Von außen können Lattung und Ziegelraster zusätzliche Hinweise geben.
Entscheidend ist, nicht nur optisch „ungefähr“ zu treffen. Schrauben müssen ausreichend im tragenden Holz greifen. Wird ein Dachhaken nur an der Lattung befestigt, kann die Lastabtragung unzureichend sein.
Welche Rolle spielt der Abstand zwischen Modul und Dach?
Der Abstand beeinflusst Hinterlüftung, Temperatur und die Möglichkeit, Kabel sauber zu führen. Solarmodule werden bei starker Sonne warm; gute Hinterlüftung hilft, die Temperatur zu begrenzen. Gleichzeitig darf die Unterkonstruktion nicht unnötig hoch aufbauen, weil dadurch Hebelkräfte und optische Wirkung zunehmen.
Das Montagesystem gibt die Bauhöhe weitgehend vor. Eigene Abstandshalter oder improvisierte Verlängerungen sollten vermieden werden, weil sie die geprüfte Lastabtragung verändern können.
Wie werden Modulreihen sauber ausgerichtet?
Eine gerade Schienenebene wird eingerichtet, bevor die Module endgültig geklemmt werden. Kleine Höhenunterschiede im Dach können über verstellbare Systemkomponenten ausgeglichen werden. Dabei sollte die Schiene nicht unter Spannung in eine Form gezwungen werden.
Bei mehreren Schienen ist es hilfreich, Flucht und Abstand vor dem Festziehen vollständig zu kontrollieren. Sind die Profile einmal sauber ausgerichtet, lassen sich Module später gleichmäßiger montieren und die Klemmen sitzen an den vorgesehenen Stellen.
Warum ist Korrosionsschutz wichtig?
Eine PV-Unterkonstruktion ist jahrzehntelang Feuchtigkeit, Temperaturwechseln und Luftschadstoffen ausgesetzt. Aluminiumprofile und Edelstahlkomponenten sind deshalb üblich. Trotzdem sollten Materialkombinationen aus einem abgestimmten System stammen.
Ungeeignete Kombinationen können Kontaktkorrosion fördern. Auch nachträglich eingesetzte Schrauben unbekannter Qualität sind problematisch, wenn sie mechanisch oder korrosiv nicht zum System passen. Eine vollständige Stückliste mit freigegebenen Bauteilen ist langfristig meist günstiger als gemischtes Zubehör.
Was sollte nach der Montage kontrolliert werden?
Nach Abschluss sollten Ziegel, Klemmen, Schienen, Kabel und Befestigungspunkte systematisch geprüft werden. Sitzt jeder Ziegel wieder sauber? Liegt kein Dachhaken auf? Sind alle Klemmen korrekt positioniert? Sind Kabel befestigt und Steckverbindungen geschützt?
Auch nach starken Stürmen kann eine Sichtkontrolle sinnvoll sein. Eine PV-Unterkonstruktion sollte nicht klappern, sich verschieben oder neue sichtbare Spalten in der Eindeckung verursachen.
Wann ist ein Ersatzdachziegel sinnvoll?
Spezielle Metall- oder Ersatzziegel können sinnvoll sein, wenn sich der vorhandene Ziegel nur schwer spannungsfrei um einen Dachhaken führen lässt. Das betrifft beispielsweise bestimmte stark profilierte oder empfindliche Ziegeltypen.
Solche Bauteile ersetzen jedoch nicht die tragende Befestigung. Sie schaffen lediglich eine passend geformte Durchführung in der Dacheindeckung. Der eigentliche Dachhaken muss weiterhin korrekt mit der tragenden Struktur verbunden sein.
Häufige Fragen zur Solarmodul-Befestigung auf Ziegeldächern
Darf der Dachhaken auf dem Ziegel aufliegen?
Nein, die Konstruktion sollte so ausgelegt sein, dass der Haken Lasten in die tragende Struktur einleitet und der Ziegel nicht als Auflagepunkt belastet wird.
Sind verstellbare Dachhaken besser?
Sie erleichtern den Höhenausgleich, sind aber nicht automatisch belastbarer. Entscheidend sind Systemfreigabe, Material, Befestigung und die konkrete Lastplanung.
Braucht jedes Modul vier Befestigungspunkte?
Die notwendige Anordnung ergibt sich aus Schienen, Klemmzonen und Lastberechnung. Eine pauschale Zahl ersetzt die Vorgaben des Modul- und Montagesystemherstellers nicht.
Wie wichtig ist eine Fotodokumentation der Montage?
Fotos der geöffneten Ziegel, Dachhaken, Schraubpunkte und Kabelwege sind für spätere Wartung sehr hilfreich. Nach dem Schließen des Dachs ist nicht mehr sichtbar, wo genau Haken und Leitungen verlaufen. Eine kurze Dokumentation erleichtert spätere Reparaturen, Erweiterungen oder den Austausch einzelner Komponenten und schafft Klarheit, ohne erneut Ziegel aufnehmen zu müssen.
Fazit
Eine sichere Ziegeldachmontage besteht aus einem abgestimmten System aus Dachhaken, Montageschienen und Modulklemmen. Die Last gehört in Sparren oder eine geeignete tragende Konstruktion, nicht in den Dachziegel. Wer Ziegel spannungsfrei hält, Klemmzonen beachtet und Befestigungsabstände nach Systemvorgabe plant, schafft die Grundlage für eine langlebige PV-Montage.
