Der Begriff PV-Generator bezeichnet in der Photovoltaik die Gesamtheit der elektrisch zusammengeschalteten Solarmodule, die Gleichstrom erzeugen. Er ist damit etwas anderes als eine Powerstation oder ein tragbarer „Solargenerator“, wie der Begriff im Handel häufig verwendet wird. Wer nach „PV Generator“ sucht, sollte deshalb zuerst klären, ob das Solarmodulfeld einer Photovoltaikanlage oder ein mobiler Stromspeicher gemeint ist.
Dieser Ratgeber erklärt den technischen Begriff aus der Photovoltaik: Aufbau, Verschaltung, Generatorleistung, Strings, Spannung, Strom und die Verbindung zum Wechselrichter.
Was ist ein PV-Generator?

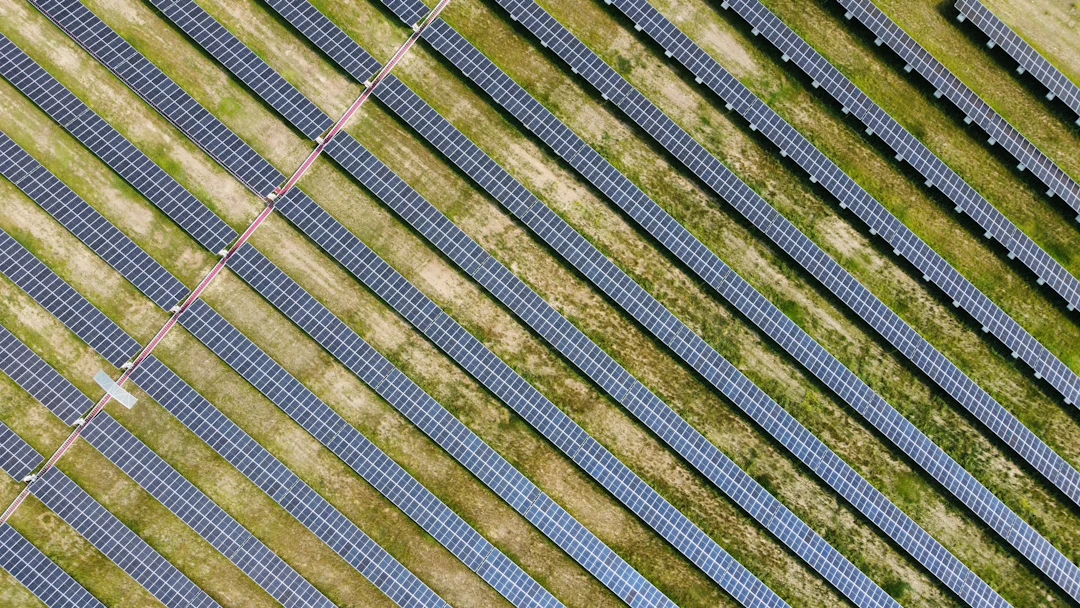

Ein PV-Generator ist die Einheit aus einem oder mehreren Solarmodulen, die Sonnenlicht in elektrische Gleichspannung umwandelt.
Er kann bestehen aus:
- einem einzelnen Solarmodul
- mehreren Modulen in Reihe
- mehreren parallel geschalteten Strings
- einem kompletten Modulfeld auf einem Dach oder Grundstück
Der PV-Generator endet technisch vor dem Wechselrichter. Der Wechselrichter gehört also nicht zum Generator selbst, sondern verarbeitet dessen Gleichstrom weiter.
Warum heißt ein Solarmodulfeld „Generator“?
Weil es elektrische Energie erzeugt.
In der Elektrotechnik bezeichnet Generator allgemein eine Einrichtung zur Stromerzeugung. Bei Photovoltaik erfolgt die Energieumwandlung ohne rotierende Maschine direkt im Halbleitermaterial der Solarzellen.
Ist ein PV-Generator dasselbe wie ein Solargenerator?
Nein. Im Fachgebrauch beschreibt PV-Generator das Solarmodulfeld, während „Solargenerator“ im Handel häufig für eine Powerstation mit Solarpanel verwendet wird.
Diese Begriffe sollten nicht verwechselt werden:
| Begriff | Bedeutung |
|---|---|
| PV-Generator | elektrisch zusammengeschaltete Solarmodule |
| Wechselrichter | wandelt Gleichstrom in Wechselstrom um |
| Powerstation | mobiler Akkuspeicher mit Ausgängen |
| Solargenerator im Handel | häufig Powerstation plus Solarpanel |
Wenn Sie ein mobiles Gerät suchen, ist unsere Powerstation-Kaufberatung passender.
Wie ist ein PV-Generator aufgebaut?
Der Aufbau beginnt bei einzelnen Solarzellen, die zu Modulen zusammengefasst werden. Mehrere Module bilden Strings, mehrere Strings gemeinsam den Generator.
Die Hierarchie ist:
- Solarzelle
- Solarmodul
- String
- PV-Generator
- Wechselrichter
- Hausnetz beziehungsweise Stromnetz
Was ist ein String?
Ein String ist eine Reihenschaltung mehrerer Solarmodule.
Bei der Reihenschaltung addieren sich die Spannungen der einzelnen Module. Der Strom bleibt im Wesentlichen auf dem Niveau des schwächsten Glieds der Reihe.
Das macht die Stringplanung besonders wichtig.
Warum werden Module in Reihe geschaltet?
Eine Reihenschaltung erhöht die Spannung, sodass der Wechselrichter effizient in seinem vorgesehenen Eingangsbereich arbeiten kann.
Zu wenige Module können eine zu niedrige Spannung liefern, zu viele eine unzulässig hohe.
Deshalb muss die Stringlänge zum Spannungsbereich des Wechselrichters passen.
Was bedeutet Parallelschaltung?
Bei parallel geschalteten Strings bleibt die Spannung ähnlich, während sich die Ströme addieren.
Das wird genutzt, wenn mehrere Modulreihen an einen geeigneten Wechselrichtereingang angeschlossen werden.
Auch hier müssen Stromgrenzen und Herstellerangaben beachtet werden.
Was ist die Generatorleistung?
Die Generatorleistung ist die Summe der Nennleistungen aller angeschlossenen Solarmodule.
Wenn zehn Module jeweils 450 Wp besitzen, ergibt sich eine Generatorleistung von 4.500 Wp beziehungsweise 4,5 kWp.
Diese Nennleistung beschreibt Testbedingungen und nicht die dauerhaft reale Ausgangsleistung.
Was bedeutet kWp?
kWp steht für Kilowatt-Peak und beschreibt die Nennleistung einer Photovoltaikanlage unter standardisierten Bedingungen.
1 kWp entspricht 1.000 Wp.
Bei der Bewertung einer Anlage sollten kWp und realer Jahresertrag nicht verwechselt werden.
Wie hängt der PV-Generator mit dem Wechselrichter zusammen?
Der Wechselrichter muss elektrisch zum PV-Generator passen.
Wichtige Parameter sind:
- maximale Eingangsspannung
- MPP-Spannungsbereich
- maximaler Eingangsstrom
- Anzahl der MPP-Tracker
- zulässige Generatorleistung
Ein Wechselrichter kann nur dann sinnvoll arbeiten, wenn der Generator innerhalb dieser Grenzen liegt.
Was ist ein MPP-Tracker?
Ein MPP-Tracker sucht den Arbeitspunkt, an dem der PV-Generator unter den aktuellen Bedingungen möglichst viel Leistung liefert.
MPP steht für Maximum Power Point.
Da Einstrahlung und Temperatur ständig schwanken, verändert sich dieser optimale Arbeitspunkt laufend.
Warum sind mehrere MPP-Tracker sinnvoll?
Mehrere Tracker sind hilfreich, wenn Modulgruppen unterschiedliche Bedingungen haben.
Beispiele:
- Ost- und Westdach
- unterschiedliche Neigungen
- teilweise Verschattung
- unterschiedliche Modulfelder
Solche Gruppen sollten nicht zwangsläufig an demselben MPP-Tracker betrieben werden.
Was passiert bei Verschattung im PV-Generator?
Verschattung kann die Leistung eines Strings deutlich reduzieren, weil in Reihenschaltungen schwächere Module den Strom beeinflussen.
Bypass-Dioden in Modulen helfen, stark verschattete Zellbereiche zu umgehen. Dennoch sollte Verschattung bereits bei der Planung möglichst vermieden werden.
Wie wirkt sich die Modultemperatur aus?
Mit steigender Modultemperatur sinkt typischerweise die Spannung und damit die mögliche Leistung.
Kalte, sonnige Tage können deshalb kurzfristig hohe Spannungen erzeugen, während sehr heiße Sommertage trotz starker Sonne nicht immer die höchste Leistung liefern.
Für die Auslegung ist insbesondere die mögliche Leerlaufspannung bei niedrigen Temperaturen relevant.
Was ist Leerlaufspannung?
Die Leerlaufspannung ist die Spannung eines Moduls oder Strings ohne angeschlossene Last.
Sie wird häufig mit Voc angegeben.
Bei der Stringplanung muss sichergestellt sein, dass auch unter kalten Bedingungen die maximal zulässige Eingangsspannung des Wechselrichters nicht überschritten wird.
Was ist der Kurzschlussstrom?
Der Kurzschlussstrom beschreibt den Strom, der unter definierten Bedingungen bei kurzgeschlossenem Ausgang fließen würde.
Er ist ein wichtiger Datenblattwert zur elektrischen Auslegung und Absicherung.
Welche Rolle spielt die Modulausrichtung?
Ausrichtung und Neigung bestimmen, wann und wie viel Einstrahlung der PV-Generator erhält.
Unterschiedlich ausgerichtete Modulflächen sollten bei größeren Anlagen oft elektrisch getrennt betrachtet werden.
Kann ein PV-Generator aus unterschiedlichen Modulen bestehen?
Technisch ist das möglich, aber unterschiedliche elektrische Kennwerte erschweren die Auslegung.
Innerhalb eines Strings sollten Module möglichst ähnliche Strom- und Spannungskennwerte besitzen.
Stark unterschiedliche Module können zu Fehlanpassungsverlusten führen.
Was bedeutet Generatorüberschuss?
Damit ist häufig gemeint, dass die installierte Modulleistung höher ist als die Nennleistung des Wechselrichters.
Das kann sinnvoll sein, weil ein PV-Generator nur relativ selten exakt seine Nennleistung erreicht. Die zulässige Dimensionierung richtet sich aber nach dem konkreten Wechselrichter.
Ist ein größerer PV-Generator immer besser?
Nein. Mehr Modulleistung ist nur sinnvoll, wenn Dachfläche, Wechselrichter, Netzanschluss und Verbrauchskonzept dazu passen.
Eine gute Anlage ist abgestimmt, nicht nur groß.
Was ist der Unterschied zwischen PV-Generator und Balkonkraftwerk?
Auch die Module eines Balkonkraftwerks bilden technisch einen kleinen PV-Generator.
Der Begriff wird im Alltag bei Steckersolargeräten nur seltener verwendet.
Für typische 500-Watt-Anlagen finden Sie mehr unter Balkonkraftwerk 500 Watt.
Was ist der Unterschied zwischen PV-Generator und Inselanlage?
Der PV-Generator beschreibt nur die Solarmodule; eine Inselanlage umfasst zusätzlich Ladeelektronik, Speicher und Verbraucher.
Ein PV-Generator kann also Teil einer netzgekoppelten oder einer autarken Anlage sein.
Wie wird ein PV-Generator abgesichert?
Die notwendige Schutztechnik hängt von Größe, Aufbau, Stringanzahl und Wechselrichter ab.
Bei größeren Anlagen können unter anderem Trennmöglichkeiten, Überspannungsschutz und Stringabsicherungen relevant sein.
Die konkrete Planung sollte nach den technischen Anforderungen der Anlage erfolgen.
Welche Kabel gehören zum PV-Generator?
Auf der Gleichstromseite werden spezielle PV-Leitungen und geeignete Steckverbinder eingesetzt.
Sie müssen für Spannung, Strom, Temperatur und Außeneinsatz ausgelegt sein.
Ungeeignete oder schlecht montierte Steckverbindungen sind ein unnötiges Risiko.
Wie wird die Leistung eines PV-Generators gemessen?
Im Betrieb können Spannung und Strom auf der Gleichstromseite erfasst und daraus die Leistung berechnet werden.
Wechselrichter zeigen diese Werte häufig im Monitoring an.
Die momentane Generatorleistung schwankt laufend mit Einstrahlung und Temperatur.
Warum ist der Begriff für die Planung wichtig?
Weil viele technische Daten des Wechselrichters direkt auf den angeschlossenen PV-Generator bezogen sind.
Wer Datenblätter verstehen möchte, begegnet Begriffen wie:
- maximale PV-Generatorleistung
- maximale DC-Spannung
- MPP-Spannungsbereich
- maximaler Eingangsstrom
Was sollte ich bei einer kleinen Anlage prüfen?
Auch bei wenigen Modulen sollten Spannung, Strom und Wechselrichter zusammenpassen.
Prüfen Sie:
- Moduldaten
- Anzahl der Module
- Verschaltung
- Spannungsbereich des Wechselrichters
- maximalen Eingangsstrom
- Ausrichtung und Verschattung
Was ist bei großen Anlagen zusätzlich wichtig?
Mit steigender Anlagengröße werden Stringplanung, Schutztechnik und unterschiedliche Dachflächen komplexer.
Dann gehören elektrische Auslegung und Installation in fachkundige Hände.
Wie wird ein PV-Generator geplant?
Die Planung beginnt mit Dachfläche, Ausrichtung, Modulwahl und dem passenden Wechselrichter. Danach wird festgelegt, wie viele Module pro String verschaltet werden und welcher MPP-Tracker welche Modulgruppe übernimmt.
Die elektrische Auslegung muss sicherstellen, dass Spannungs- und Stromgrenzen bei allen relevanten Temperaturen eingehalten werden.
Was bedeutet Stringspannung im Betrieb?
Die Stringspannung ergibt sich aus den Spannungen der in Reihe geschalteten Module und verändert sich mit Temperatur und Betriebspunkt.
Sie ist im normalen Betrieb niedriger als die Leerlaufspannung. Der Wechselrichter versucht, den String innerhalb seines MPP-Bereichs am leistungsstärksten Punkt zu betreiben.
Wie beeinflusst ein defektes Modul den Generator?
Ein Fehler in einem Modul kann je nach Art des Fehlers die Leistung eines ganzen Strings beeinträchtigen.
Darum sind Monitoring und Vergleich der Stringleistungen hilfreich. Auffällige Abweichungen können auf Verschattung, Kontaktprobleme oder Modulfehler hinweisen.
Was ist String-Monitoring?
Beim String-Monitoring werden elektrische Werte einzelner Strings getrennt überwacht. So lassen sich Leistungsunterschiede schneller erkennen.
Bei kleinen Hausanlagen übernimmt häufig der Wechselrichter einen Teil dieser Überwachung. Bei großen Anlagen kann die Überwachung deutlich detaillierter sein.
Wie groß darf der Generator gegenüber dem Wechselrichter sein?
Eine gewisse Überbelegung der DC-Seite kann zulässig und sinnvoll sein, muss aber innerhalb der Herstellergrenzen bleiben.
Der Hintergrund: Module erreichen ihre Nennleistung nur unter bestimmten Bedingungen. Ein etwas größerer Generator kann deshalb dazu führen, dass der Wechselrichter häufiger in einem günstigen Leistungsbereich arbeitet.
Wie groß diese Überbelegung sein darf, hängt vom konkreten Wechselrichter ab und darf nicht pauschal übertragen werden.
Was bedeutet DC/AC-Verhältnis?
Das DC/AC-Verhältnis beschreibt das Verhältnis zwischen installierter Modulleistung auf der Gleichstromseite und der Nennleistung des Wechselrichters auf der Wechselstromseite.
Ein Verhältnis größer als 1 bedeutet, dass die PV-Generatorleistung über der AC-Nennleistung des Wechselrichters liegt.
Welche Rolle spielen Moduloptimierer?
Leistungsoptimierer können einzelne Module separat beeinflussen oder überwachen und werden häufig bei komplexer Verschattung oder unterschiedlichen Dachflächen eingesetzt.
Sie sind jedoch nicht automatisch bei jeder Anlage notwendig. Eine gute Stringplanung bleibt auch mit Optimierern wichtig.
Kann ein PV-Generator ohne Wechselrichter genutzt werden?
Ja, Gleichstrom kann prinzipiell direkt für geeignete DC-Systeme, Laderegler oder Speicher genutzt werden.
Für ein normales 230-Volt-Hausnetz ist jedoch ein geeigneter Wechselrichter erforderlich.
Was bedeutet Generatoranschlusskasten?
Bei größeren Anlagen kann ein Generatoranschlusskasten mehrere Strings zusammenführen und Schutz- oder Trennfunktionen aufnehmen.
Ob ein solcher Kasten erforderlich ist, hängt vom Anlagenaufbau und den eingesetzten Geräten ab.
Warum ist die Begriffstrennung für Kaufentscheidungen wichtig?
Wer bei „PV-Generator“ eigentlich eine Powerstation sucht, landet schnell bei völlig falschen Produkten und technischen Daten.
Im Fachbereich Photovoltaik geht es beim Generator um Module, Strings und Gleichstrom. Beim mobilen Solargenerator geht es um Akku, 230-Volt-Ausgang und Ladeleistung. Diese beiden Suchintentionen halten wir auf generator-solar.de deshalb bewusst auf getrennten Seiten.
Fazit: PV-Generator bedeutet Solarmodulfeld, nicht Powerstation
Der wichtigste Punkt ist die klare Begriffstrennung. Ein PV-Generator besteht aus den Solarmodulen einer Photovoltaikanlage und liefert Gleichstrom.
Eine Powerstation ist dagegen ein Speicher. Im Handel wird sie manchmal als Solargenerator bezeichnet, technisch ist das jedoch ein anderes Produkt.
Wer diese Begriffe trennt, kann Datenblätter, Wechselrichterangaben und Anlagenplanung deutlich besser verstehen.
Wie lässt sich ein PV-Generator später erweitern?
Eine Erweiterung ist nur sinnvoll, wenn Wechselrichter, freie Eingänge und elektrische Grenzen zusätzliche Module zulassen. Neue Module sollten möglichst zu den bestehenden Kennwerten passen. Bei sehr alten Anlagen kann es sinnvoller sein, eine neue Modulgruppe an einem separaten Tracker oder Wechselrichter zu betreiben.
Auch Dachfläche, Statik und Schutztechnik müssen bei einer Erweiterung erneut betrachtet werden. Zusätzliche kWp bedeuten nicht nur mehr Ertrag, sondern auch höhere Ströme oder Spannungen im System.
Häufige Fragen zum PV-Generator
Gehört der Wechselrichter zum PV-Generator?
Nein. Der PV-Generator umfasst die Solarmodule und deren Verschaltung. Der Wechselrichter verarbeitet den erzeugten Gleichstrom.
Ist jedes Solarmodul schon ein PV-Generator?
Ein einzelnes Modul kann technisch bereits als kleinster PV-Generator betrachtet werden.
Was bedeutet Generatorleistung in kWp?
Sie ist die Summe der Nennleistungen aller Solarmodule des Generators.
Ist ein Solargenerator dasselbe wie eine Powerstation?
Im Handel wird der Begriff häufig so verwendet. Im Photovoltaik-Fachkontext meint Generator jedoch das Solarmodulfeld.
