Dachhaken sind bei Photovoltaikanlagen auf Ziegeldächern die mechanische Verbindung zwischen der Montageschiene und der tragenden Dachkonstruktion. Sie müssen zum Ziegelprofil, zum Sparren, zur Schiene und zu den auftretenden Wind- und Schneelasten passen. Der häufigste Denkfehler besteht darin, einen Dachhaken nur nach Form oder Preis auszuwählen. Tatsächlich entscheidet das Zusammenspiel aus Materialstärke, Befestigung, Ziegelabstand und Systemfreigabe über die Sicherheit.
Dieser Ratgeber erklärt, welche Dachhaken-Ausführungen es gibt, wann verstellbare Modelle sinnvoll sind, wie die Befestigung in der tragenden Konstruktion erfolgt und welche Fehler bei Ziegelbearbeitung und Schraubenwahl vermieden werden sollten.
Welche Aufgabe hat ein Dachhaken bei Photovoltaik?
Der Dachhaken überträgt die Kräfte aus Modul und Montageschiene in den Sparren oder eine dafür vorgesehene tragende Unterkonstruktion. Der Dachziegel selbst soll diese Last nicht tragen.

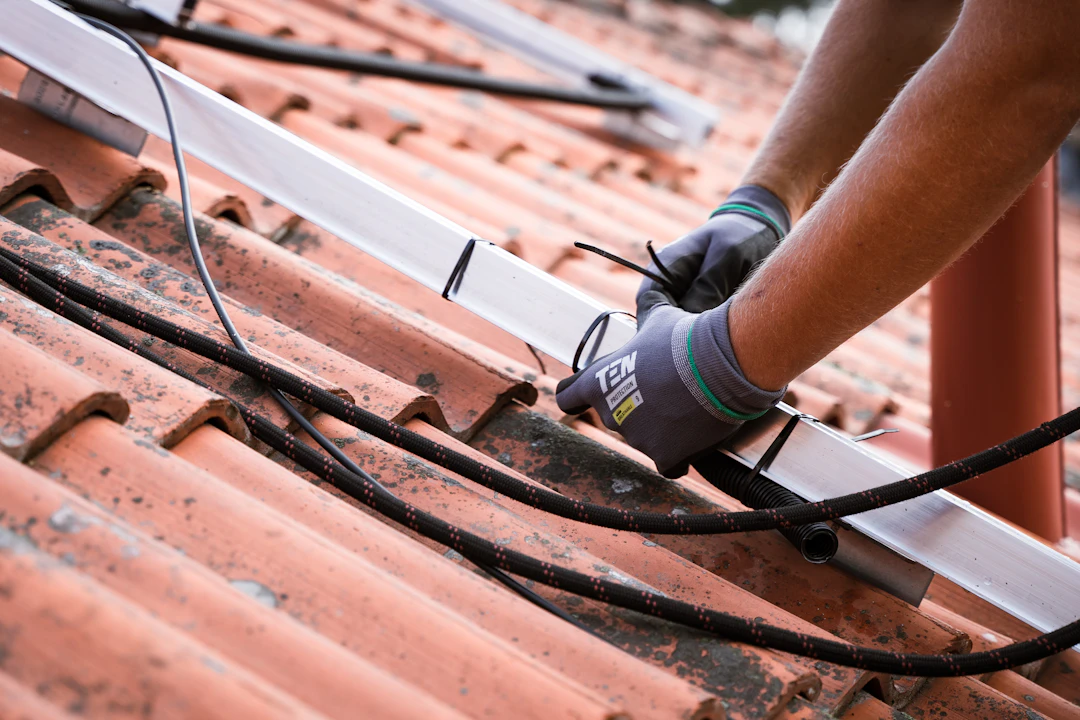

Auf den Dachhaken wird die Montageschiene befestigt. Die Module sitzen anschließend über End- und Mittelklemmen auf den Schienen. Damit ist der Dachhaken ein zentrales Glied in der Lastkette: Modul → Klemme → Schiene → Dachhaken → Dachkonstruktion.
Die komplette Montagekette wird im Beitrag Solarmodul auf Ziegeldach befestigen im Zusammenhang erklärt.
Welche Dachhaken-Arten gibt es?
Typisch sind starre Dachhaken, höhenverstellbare Dachhaken und systemspezifische Spezialhaken für bestimmte Ziegel oder Lastsituationen.
- Starre Dachhaken: einfach aufgebaut, wenig bewegliche Teile, geeignet für gleichmäßige Dachflächen.
- Höhenverstellbare Dachhaken: erleichtern den Ausgleich von Unebenheiten und unterschiedlichen Latten- oder Ziegelhöhen.
- Mehrfach verstellbare Systeme: können zusätzlich seitlich oder in der Schienenaufnahme angepasst werden.
- Spezialhaken: für besondere Ziegelgeometrien, hohe Lasten oder definierte Montagesysteme.
Die beste Ausführung ist nicht automatisch die mit den meisten Verstellmöglichkeiten. Jede zusätzliche Verbindung muss mechanisch korrekt ausgeführt und angezogen werden.
Wann sind verstellbare Dachhaken sinnvoll?
Verstellbare Dachhaken sind besonders hilfreich, wenn die Dachfläche uneben ist oder Schienen exakt in einer Ebene ausgerichtet werden müssen. Sie können Höhenunterschiede ausgleichen, ohne dass improvisierte Unterlagen notwendig werden.
Sie sind auch praktisch, wenn verschiedene Ziegelreihen leicht unterschiedliche Höhen besitzen. Wichtig bleibt, dass die Verstellung innerhalb der vorgesehenen Grenzen erfolgt und alle Schraubverbindungen mit dem vorgeschriebenen Drehmoment gesichert werden.
Wie wird ein Dachhaken befestigt?
Die Befestigung erfolgt in der tragenden Holzkonstruktion, typischerweise im Sparren. Die Schrauben müssen ausreichend tief und mit passendem Durchmesser in tragfähigem Holz greifen.
Nur in die Dachlatte zu schrauben ist in der Regel keine ausreichende Lastabtragung. Die Latte dient primär der Aufnahme der Dachziegel und ist nicht automatisch dafür ausgelegt, die zusätzlichen Kräfte einer PV-Anlage zu übertragen.
Vor der Montage muss deshalb der Sparrenverlauf sicher festgestellt werden. Bei zugänglichem Dachraum lässt sich das oft gut kontrollieren.
Welche Schrauben braucht ein Dachhaken?
Schraubentyp, Durchmesser und Länge müssen zum Dachhaken, zum Sparren und zur geplanten Last passen. Üblich sind dafür geeignete Holzbauschrauben aus korrosionsbeständigem Material.
Entscheidend ist die wirksame Einschraubtiefe im tragenden Holz. Eine lange Schraube bringt wenig, wenn sie einen großen Teil ihrer Länge nur durch Lattung, Abstand oder Dämmung führt. Ebenso müssen Randabstände im Holz eingehalten werden, damit der Sparren nicht geschwächt wird.
Warum darf der Dachhaken nicht auf dem Ziegel aufliegen?
Weil sonst Wind- und Schneelasten punktuell in den Dachziegel eingeleitet werden können. Ziegel sind dafür nicht ausgelegt und können unter wiederholter Belastung reißen oder brechen.
Zwischen Dachhaken und darunterliegendem Ziegel sollte deshalb ausreichend Abstand bleiben. Gleichzeitig muss der obere Ziegel nach der Montage wieder sauber und spannungsfrei liegen.
Muss der Dachziegel für den Dachhaken bearbeitet werden?
Häufig ja, weil der Dachhaken zwischen zwei Ziegeln nach außen geführt werden muss. Die Bearbeitung sollte so gering wie möglich ausfallen und die Wasserführung des Ziegels nicht unnötig beeinträchtigen.
Wird zu wenig Material entfernt, kann der obere Ziegel auf dem Haken aufliegen. Wird zu viel entfernt, entsteht möglicherweise ein unnötig großer Spalt. Je nach Ziegeltyp können spezielle Ersatz- oder Metallziegel eine Alternative sein.
Wie viele Dachhaken werden pro Modul benötigt?
Eine pauschale Anzahl pro Modul ist nicht seriös, weil die Lastverteilung über Schienen und Befestigungsabstände erfolgt. Entscheidend sind Wind- und Schneelast, Gebäudehöhe, Dachrandbereich, Sparrenabstand und die zulässige Spannweite der Montageschiene.
In Rand- und Eckzonen eines Daches können höhere Windsogkräfte auftreten. Dort kann eine engere Befestigung notwendig sein als in der Dachmitte.
Der Dachhakenabstand sollte daher aus den Vorgaben des Montagesystems und der konkreten Gebäudesituation abgeleitet werden.
Welche Materialstärke ist bei Dachhaken wichtig?
Materialstärke und Geometrie beeinflussen, wie stark sich ein Dachhaken unter Last verformt. Ein dünner Haken kann sich so weit durchbiegen, dass er den Ziegel berührt, obwohl im unbelasteten Zustand noch Abstand vorhanden war.
Deshalb ist nicht nur die Bruchlast relevant. Auch die Verformung unter Gebrauchslast spielt eine Rolle. Hochwertige Systeme geben dafür Belastungsdaten oder Einsatzgrenzen an.
Edelstahl oder verzinkter Stahl?
Edelstahl ist bei Dachhaken sehr verbreitet, weil die Bauteile dauerhaft Feuchtigkeit und Temperaturwechseln ausgesetzt sind. Wichtig ist jedoch das gesamte Materialsystem.
Schrauben, Schienenadapter und angrenzende Bauteile sollten so kombiniert werden, dass keine ungünstige Kontaktkorrosion entsteht. Wer Teile verschiedener Hersteller mischt, sollte deshalb nicht nur auf die mechanische Passform schauen.
Wie wird die Montageschiene am Dachhaken befestigt?
Je nach System erfolgt die Verbindung über Hammerkopfschrauben, Nutensteine oder spezielle Schienenadapter. Die Verbindung muss zur Profilgeometrie passen und korrekt angezogen werden.
Eine Schiene sollte nicht mit ungeeigneten Schrauben „irgendwie“ am Haken befestigt werden. Die Systemteile sind so ausgelegt, dass Kräfte definiert übertragen werden.
Details zu Profilen und Verbindungstechnik finden Sie im Beitrag Alu-Systemprofile für Solarmodule.
Wie richtet man Dachhaken in einer Reihe aus?
Die Schienenebene sollte möglichst gerade sein, ohne einzelne Dachhaken unter Spannung zu setzen. Bei verstellbaren Haken lassen sich kleine Höhenunterschiede ausgleichen.
Es ist sinnvoll, zunächst mehrere Haken locker vorzubereiten, die Schiene auszurichten und erst danach alle Verbindungen endgültig festzuziehen. So wird vermieden, dass eine Schiene stark verwunden montiert wird.
Was ist bei alten Sparren zu beachten?
Bei älteren Dachkonstruktionen sollte geprüft werden, ob Holzquerschnitt und Zustand eine sichere Befestigung erlauben. Risse, Feuchtigkeitsschäden oder stark geschwächte Bereiche sind keine geeignete Basis für zusätzliche Lasten.
Auch sehr schmale Sparren können die Schraubenposition einschränken. Bei Unsicherheit sollte die Tragfähigkeit fachkundig beurteilt werden.
Wie unterscheiden sich Dachhaken und Kurzschienen?
Dachhaken sind typisch für Ziegeldächer, Kurzschienen vor allem für Trapezblech- und bestimmte Metalldächer. Bei Ziegeln muss die Last unter der Eindeckung in die Dachkonstruktion geführt werden.
Bei Trapezblech kann die Befestigung je nach System direkt über das Metallprofil und die darunterliegende Tragstruktur erfolgen. Mehr dazu lesen Sie unter Solarmodule auf Trapezblech befestigen.
Was passiert bei einem zu weichen Dachhaken?
Ein zu stark nachgebender Haken kann unter Last den Dachziegel berühren und punktuell belasten. Das Problem zeigt sich oft nicht direkt nach der Montage, sondern erst bei Schnee oder starken Windlasten.
Deshalb sollten Dachhaken nicht nur optisch passen, sondern eine zur Anwendung geeignete Steifigkeit besitzen.
Wie wichtig ist die Position auf dem Sparren?
Die Schrauben sollten so gesetzt werden, dass ausreichende Randabstände eingehalten und keine unnötigen Spaltkräfte erzeugt werden. Eine Befestigung ganz am Sparrenrand ist ungünstiger als eine sauber geplante Position.
Wenn Dachhaken aufgrund der Ziegelgeometrie seitlich versetzt werden müssen, kann ein dafür vorgesehenes System mit justierbarer Grundplatte sinnvoll sein.
Kann man unterschiedliche Dachhaken auf einem Dach mischen?
Technisch kann das in Einzelfällen möglich sein, sollte aber nur innerhalb eines klar dokumentierten Systems erfolgen. Unterschiedliche Höhen, Steifigkeiten und Schienenaufnahmen erschweren eine einheitliche Lastverteilung.
Für eine kleine Anlage ist es meist sinnvoller, ein passendes System konsequent zu verwenden.
Welche Rolle spielt der Dachrand?
In Rand- und Eckbereichen treten häufig höhere Windsogkräfte auf als in der Mitte einer Dachfläche. Deshalb können dort engere Hakenabstände oder andere Auslegungen erforderlich sein.
Die optisch verfügbare Fläche ist nicht automatisch vollständig gleichwertig nutzbar. Eine sichere Planung berücksichtigt die unterschiedlichen Belastungszonen.
Wie kann man Montagefehler früh erkennen?
Vor dem Auflegen der Module sollte die Unterkonstruktion vollständig kontrolliert werden. Prüfen Sie, ob alle Ziegel spannungsfrei liegen, kein Dachhaken aufliegt, die Schienen gerade ausgerichtet sind und alle Verbindungen fest sitzen.
Eine Fotodokumentation der offenen Ziegel und Befestigungspunkte ist für spätere Wartung sehr hilfreich.
Welche typischen Fehler treten bei Dachhaken auf?
- Dachhaken nur an der Dachlatte befestigt.
- zu kurze oder ungeeignete Schrauben verwendet.
- Dachhaken berührt den Ziegel bereits im unbelasteten Zustand.
- oberer Ziegel liegt nach Bearbeitung nicht mehr sauber.
- Hakenabstände werden ohne Lastbetrachtung gewählt.
- zu große Ausgleichshöhen werden improvisiert.
- Schienenadapter passen nicht zum Profil.
- Materialsysteme verschiedener Hersteller werden ungeprüft gemischt.
Wie passt der Dachhaken zur übrigen Unterkonstruktion?
Dachhaken, Montageschiene und Modulklemme sollten als zusammenhängendes System betrachtet werden. Die Schiene muss zu den Hakenabständen passen, die Modulklemmen zur Schiene und zur Rahmenhöhe des Moduls.
Im nächsten Schritt ist daher die Auswahl der passenden End- und Mittelklemmen entscheidend. Dabei müssen Rahmenhöhe, Klemmzone, Schienennut und das vom Montagesystem vorgegebene Anzugsmoment zusammenpassen.
Wie unterscheiden sich Dachhaken bei verschiedenen Ziegelarten?
Flache Dachsteine, stark profilierte Tonziegel und Biberschwanzdeckungen benötigen unterschiedliche Lösungen. Die Geometrie entscheidet, wie der Haken zwischen den Ziegeln geführt werden kann und wie viel Material gegebenenfalls angepasst werden muss.
Bei sehr profilierten Ziegeln kann ein höhenverstellbarer Haken sinnvoll sein. Bei empfindlichen oder schwer bearbeitbaren Ziegeln können spezielle Ersatzziegel oder Metalllösungen helfen. Ein „Universalhaken“ ersetzt nicht die Prüfung der tatsächlichen Ziegelgeometrie.
Welche Rolle spielt die Grundplatte des Dachhakens?
Die Grundplatte verteilt die Schraubkräfte und bestimmt, wie flexibel der Haken auf dem Sparren positioniert werden kann. Breitere oder mehrfach gelochte Grundplatten können bei schwierigen Sparrenlagen mehr Befestigungsoptionen bieten.
Die vorhandenen Löcher dürfen aber nicht beliebig genutzt werden. Schraubenabstände und Randabstände im Holz müssen eingehalten werden. Mehr Schrauben sind nicht automatisch besser, wenn sie den Sparren ungünstig schwächen.
Wie beeinflusst die Schienenrichtung die Dachhakenplanung?
Die Schienenrichtung bestimmt, welche Kräfte auf einzelne Haken wirken und wie die Module später geklemmt werden. Bei einer klassischen Hochkantmontage verlaufen die Schienen häufig horizontal, bei Quermontage können andere Geometrien sinnvoll sein.
Die endgültige Schienenlage ergibt sich aus Modul-Klemmzonen und Dachstruktur. Deshalb sollten Modulhandbuch und Montagesystem vor dem Setzen der ersten Haken gemeinsam betrachtet werden.
Was ist bei sehr großen Solarmodulen zu beachten?
Große Module besitzen mehr Fläche und übertragen entsprechend höhere Wind- und Schneelasten in die Unterkonstruktion. Zudem verändern sich die zulässigen Klemmzonen.
Ein Montageraster, das bei älteren kleineren Modulen funktioniert hat, kann bei heutigen großen Formaten nicht einfach übernommen werden. Schiene, Dachhakenabstand und Klemmposition sollten neu geprüft werden.
Wie erkennt man einen ungeeigneten Dachhaken?
Warnzeichen sind fehlende Belastungsangaben, sehr geringe Materialstärke, unklare Systemzuordnung oder eine Geometrie, die nur mit Kontakt zum Ziegel montierbar wäre.
Auch ein Haken, dessen Schienenaufnahme nicht sauber zum vorhandenen Profil passt, ist problematisch. Ein gutes System lässt sich ohne improvisierte Zwischenstücke montieren.
Welche Dokumentation sollte aufbewahrt werden?
Hersteller, Typ, Schrauben, Hakenabstände und Fotos der offenen Dachstellen sollten dokumentiert werden. Dadurch lässt sich bei späterer Erweiterung oder Reparatur nachvollziehen, wie die Anlage aufgebaut wurde.
Diese Dokumentation ist besonders hilfreich, weil die Befestigung nach dem Zurücklegen der Ziegel kaum noch sichtbar ist.
Häufige Fragen zu PV-Dachhaken
Sind dickere Dachhaken automatisch besser?
Nein. Materialstärke ist nur ein Faktor. Geometrie, Materialqualität, Schrauben, Befestigung und die Systemauslegung sind ebenso wichtig.
Muss jeder Dachhaken höhenverstellbar sein?
Nein. Auf gleichmäßigen Dächern können starre Dachhaken völlig ausreichend sein. Verstellbarkeit erleichtert vor allem den Höhenausgleich.
Darf ein Dachhaken den Ziegel leicht berühren?
Die Konstruktion sollte so ausgelegt sein, dass Lasten nicht über den Ziegel übertragen werden. Ein definierter Abstand ist deshalb wichtig.
Wie ordnet sich der Dachhaken in die gesamte Befestigung ein?
Der Dachhaken ist nur ein Teil des Gesamtsystems. Auch eine sehr stabile Ausführung kann ihre Aufgabe nicht erfüllen, wenn Schiene, Klemme oder Modulposition nicht dazu passen. Für die übergeordnete Auswahl verschiedener Systeme hilft unser Überblick zur Solarmodul-Halterung. So lässt sich besser einordnen, warum Ziegeldächer andere Befestigungslösungen benötigen als Flachdach, Fassade oder Garten.
Fazit
Dachhaken sind ein sicherheitsrelevanter Teil jeder PV-Unterkonstruktion auf Ziegeldächern. Sie müssen Kräfte zuverlässig in die tragende Dachkonstruktion übertragen, ohne die Ziegel zu belasten. Wer Sparrenlage, Schrauben, Ziegelabstand und Lasten gemeinsam plant und ein abgestimmtes System verwendet, schafft eine robuste Basis für Montageschienen und Solarmodule.
