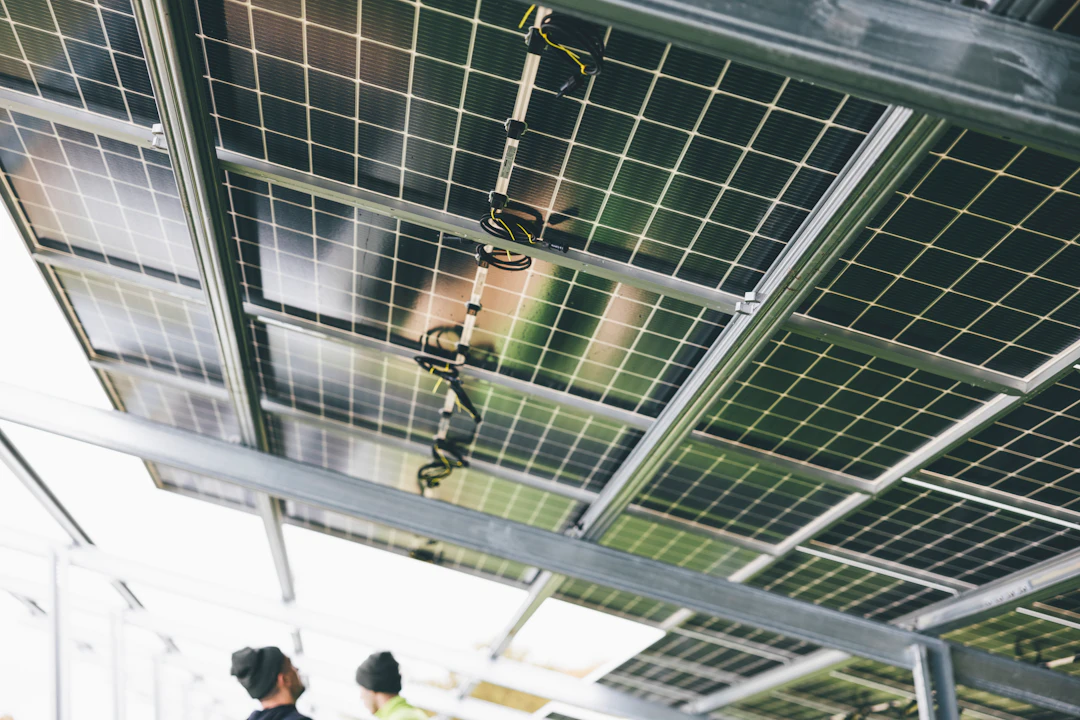

PV-Montageschienen verbinden die Modulbefestigung mit Dachhaken, Kurzschienenadaptern oder anderen Tragpunkten und verteilen die auftretenden Lasten. Die richtige Schiene wird nicht nur nach Länge gewählt. Profilhöhe, Querschnitt, zulässige Spannweite, Befestigungsabstand, Verbinder und die verwendeten Modulklemmen müssen zusammenpassen.
Dieser Ratgeber erklärt, welche Unterschiede es bei PV-Schienen gibt, wie Befestigungsabstände geplant werden und wann Schienenverbinder oder Dehnfugen notwendig sind.
Welche Aufgabe hat eine PV-Montageschiene?
Die Montageschiene trägt die Solarmodule und leitet Wind-, Schnee- und Eigenlasten zu den Befestigungspunkten weiter. Auf einem Ziegeldach sind das meist Dachhaken, auf anderen Untergründen können Stockschrauben, Falzklemmen, Kurzschienen oder Wandhalter zum Einsatz kommen.
Die Module werden über End- und Mittelklemmen auf der Schiene befestigt. Damit ist die Schiene das zentrale Verbindungselement zwischen Modul und Gebäude.
Eine allgemeine Einführung in Profile und Verbinder finden Sie unter Alu-Systemprofile für Solarmodule.
Welche Profilhöhen gibt es?
PV-Schienen gibt es in unterschiedlichen Bauhöhen und Querschnitten, die für verschiedene Spannweiten und Lasten ausgelegt sind. Höhere Profile sind häufig steifer, aber nicht jede hohe Schiene ist automatisch für jede Belastung geeignet.
Wichtig ist das Flächenträgheitsmoment des Profils und die vom Hersteller angegebene zulässige Spannweite. Ein flaches Profil kann bei engem Befestigungsraster ausreichend sein, während größere Sparrenabstände ein steiferes Profil erfordern.
Wie bestimmt man den Befestigungsabstand?
Der Abstand zwischen Dachhaken oder anderen Tragpunkten ergibt sich aus Schienentyp und Lastannahmen. Je größer der Abstand, desto stärker biegt sich die Schiene unter Last durch.
Wind- und Schneelast, Gebäudehöhe, Dachzone und Modulanordnung beeinflussen die notwendige Auslegung. Besonders in Rand- und Eckbereichen können engere Abstände erforderlich sein.
Eine pauschale Aussage wie „alle 120 Zentimeter reicht“ ist deshalb nicht für jedes Dach geeignet.
Wie lang darf eine Montageschiene sein?
Die maximale praktische Länge wird durch Transport, Montage, thermische Ausdehnung und Herstellervorgaben begrenzt. Lange Modulreihen werden deshalb häufig aus mehreren Profilstücken zusammengesetzt.
Schienenverbinder koppeln die Profile mechanisch. Je nach System können sie Kräfte vollständig übertragen oder vor allem zur Ausrichtung dienen. Die Herstellerangaben sind hier entscheidend.
Was ist bei thermischer Ausdehnung zu beachten?
Aluminium dehnt sich bei Erwärmung aus und zieht sich bei Kälte zusammen. Über mehrere Meter können daraus relevante Längenänderungen entstehen.
Deshalb werden sehr lange Schienen nicht beliebig starr verbunden. Viele Systeme sehen definierte Dehnfugen oder maximale durchgehende Längen vor.
Module sollten eine solche Dehnfuge nicht mechanisch überbrücken, wenn das System dies nicht ausdrücklich erlaubt.
Wie werden Schienen verbunden?
Typisch sind innenliegende oder außenliegende Schienenverbinder, die in oder an das Profil geschraubt werden. Sie müssen exakt zum Schienentyp passen.
Ein selbst gebautes Verbindungsblech kann die Profilsteifigkeit und Lastübertragung verändern. Bei sicherheitsrelevanten Montagesystemen ist ein systemeigener Verbinder vorzuziehen.
Wie werden Dachhaken und Schiene verbunden?
Die Verbindung erfolgt über systemgeeignete Schrauben, Nutensteine oder Schienenadapter. Je nach Konstruktion kann die Schiene seitlich oder von unten am Dachhaken befestigt werden.
Für Ziegeldächer erklärt der Beitrag Dachhaken für Photovoltaik die Lastabtragung in den Sparren.
Wie werden Module auf der Schiene befestigt?
Gerahmte Module sitzen meist über End- und Mittelklemmen auf der Schiene. Die Schienenposition muss deshalb zu den freigegebenen Klemmzonen des Moduls passen.
Alles zur Auswahl der Klemmen finden Sie unter Modulklemmen richtig auswählen.
Wie weit soll die Schiene über das letzte Modul hinausragen?
Der Überstand muss groß genug sein, damit Endklemme und Nutenstein sicher im Profil sitzen, sollte aber nicht unnötig lang sein. Das konkrete Maß ergibt sich aus dem Montagesystem.
Zu kurze Schienen erschweren die Klemmenmontage. Zu lange Schienen sehen unsauber aus und können unnötig Angriffsfläche bieten.
Wie richtet man mehrere Schienen aus?
Schienen sollten in einer gemeinsamen Ebene liegen, damit die Module spannungsarm montiert werden. Unebenheiten des Dachs werden über dafür vorgesehene Verstellmöglichkeiten ausgeglichen.
Eine Schnur oder geeignete Messmittel können helfen, mehrere Schienen fluchtend auszurichten. Wichtig ist, dass Profile nicht durch übermäßige Kraft in eine unnatürliche Lage gezogen werden.
Was bedeutet Spannweite bei einer PV-Schiene?
Die Spannweite ist der freie Abstand zwischen zwei tragenden Befestigungspunkten. Je größer diese Strecke, desto höher ist die Biegebelastung der Schiene.
Die zulässige Spannweite wird vom Profilquerschnitt und den Lasten bestimmt. Hersteller geben dafür Tabellen oder Auslegungshilfen an.
Welche Rolle spielt die Schneelast?
Schnee erzeugt zusätzliche Drucklast auf Modul und Schiene. In schneereichen Regionen kann dadurch ein engeres Befestigungsraster oder ein stärkeres Profil erforderlich sein.
Die Last wird nicht nur vom Modulgewicht bestimmt. Eine größere Modulfläche sammelt entsprechend mehr Schneelast.
Welche Rolle spielt die Windlast?
Wind kann Module nach unten drücken oder als Sog nach oben ziehen. Diese wechselnden Kräfte werden über Klemmen und Schienen in die Befestigungspunkte übertragen.
Rand- und Eckbereiche eines Gebäudes sind häufig stärker belastet. Deshalb kann dieselbe Schiene auf einem Dach unterschiedliche Befestigungsabstände benötigen.
Kann man PV-Schienen kürzen?
Ja, Aluminiumprofile lassen sich auf die benötigte Länge zuschneiden, sofern das System dies vorsieht. Die Schnittkante sollte sauber und gratfrei sein.
Metallspäne sollten vollständig entfernt werden. Bei schwarzen Profilen kann eine sichtbare blanke Schnittfläche optisch auffallen.
Sind kurze oder lange Schienen besser?
Das hängt vom Untergrund ab. Auf Ziegeldächern sind durchgehende Schienen sehr üblich, weil sie mehrere Dachhaken verbinden. Auf Trapezblech werden oft kurze Profile eingesetzt, die direkt an mehreren Stellen am Blech sitzen.
Unser Beitrag Solarmodule auf Trapezblech befestigen erklärt die Kurzschienenlösung.
Kann man verschiedene Schienenprofile kombinieren?
Nur wenn das Montagesystem diese Kombination ausdrücklich vorsieht. Unterschiedliche Profilhöhen, Nuten und Verbinder können die Lastübertragung verändern.
Für Erweiterungen ist es deshalb hilfreich, Hersteller und Profilbezeichnung der bestehenden Anlage zu dokumentieren.
Welche Schiene eignet sich für die Fassade?
An Fassaden können dieselben Grundprinzipien gelten, allerdings müssen die Schienen über geeignete Wandhalter mit dem tragfähigen Untergrund verbunden werden. Die Windlast kann durch Auskragung besonders relevant werden.
Mehr dazu finden Sie unter Solarmodul an der Fassade montieren.
Wie werden Kabel an Montageschienen geführt?
Kabel können mit geeigneten UV-beständigen Clips an Schiene oder Modulrahmen geführt werden. Sie dürfen nicht lose auf Dachflächen liegen oder an Profilkanten scheuern.
Steckverbinder sollten geschützt und nicht in Wasseransammlungen abgelegt werden.
Wie wichtig ist die Erdung oder der Potentialausgleich?
Ob und wie metallische Montagesysteme in Schutz- oder Potentialausgleichskonzepte einbezogen werden, hängt vom elektrischen Anlagenkonzept und den geltenden Vorgaben ab. Dieser Punkt sollte nicht allein aus mechanischer Sicht entschieden werden.
Bei Unsicherheit ist eine Elektrofachkraft die richtige Anlaufstelle.
Welche typischen Fehler gibt es bei PV-Schienen?
- zu große Spannweite zwischen Befestigungspunkten.
- Schienenverbinder werden außerhalb der Herstellerfreigabe eingesetzt.
- Dehnfugen fehlen bei sehr langen Reihen.
- Schiene liegt nicht in einer Ebene.
- Endklemme sitzt zu nah am Profilende.
- Profil wird mit nicht passenden Nutensteinen kombiniert.
- Kabel scheuern an scharfen Schnittkanten.
- Randzonen des Dachs werden wie die Mitte behandelt.
Wie wählt man eine PV-Montageschiene aus?
Die Auswahl sollte systematisch erfolgen.
- Montageuntergrund bestimmen.
- Modulformat und Klemmzonen prüfen.
- Wind- und Schneelast berücksichtigen.
- Befestigungspunkte und mögliche Spannweiten ermitteln.
- geeignete Profilhöhe auswählen.
- Schienenlängen und Verbinder planen.
- End- und Mittelklemmen zuordnen.
- Kabelweg und spätere Erweiterung berücksichtigen.
Wann lohnt sich ein stärkeres Profil?
Ein steiferes Profil ist sinnvoll, wenn größere Spannweiten oder höhere Lasten auftreten. Es kann unter Umständen Befestigungspunkte reduzieren, sofern die Systemauslegung dies erlaubt.
Mehr Material ist jedoch nicht automatisch wirtschaftlicher. Ein passend ausgelegtes Standardprofil kann bei engem Befestigungsraster völlig ausreichend sein.
Wie dokumentiert man das Montagesystem?
Profiltyp, Verbinder, Klemmen und Befestigungsabstände sollten dokumentiert werden. Fotos vor der Modulmontage zeigen später, wo Dachhaken und Schienenstöße sitzen.
Diese Unterlagen erleichtern Wartung, Erweiterung und den Austausch einzelner Bauteile.
Wie unterscheiden sich Schienen für Hochkant- und Quermontage?
Das Profil selbst kann häufig für beide Montagerichtungen genutzt werden, aber die Lage der Schienen unter dem Modul ändert sich. Entscheidend bleiben die freigegebenen Klemmzonen des Modulherstellers.
Bei Hochkantmodulen verlaufen Schienen oft quer zur langen Modulseite. Bei Quermontage kann die Geometrie andere Abstände erfordern. Die Unterkonstruktion sollte deshalb erst nach Festlegung der Modulausrichtung geplant werden.
Was ist Kreuzschienenmontage?
Bei einer Kreuzschienenmontage werden zwei Schienenlagen rechtwinklig übereinander aufgebaut. Sie kann sinnvoll sein, wenn die gewünschte Modulrichtung nicht direkt mit den vorhandenen Befestigungspunkten harmoniert.
Die zweite Schienenlage erhöht Material, Aufbauhöhe und Gewicht, bietet aber große Flexibilität. Verbindungselemente zwischen beiden Ebenen müssen für das System vorgesehen sein.
Wann sind Schienenverbinder besonders kritisch?
Verbinder liegen idealerweise nicht in Bereichen maximaler Biegebeanspruchung, sofern das System andere Positionen vorgibt. Bei langen Reihen sollte deshalb die Verteilung der Profilstöße geplant werden.
Ein Verbinder ist nicht immer gleich steif wie ein durchgehendes Profil. Herstellerangaben zur Lage von Stößen sind deshalb wichtig.
Wie wirkt sich die Schienenhöhe auf die Hinterlüftung aus?
Die Schienenhöhe trägt zum Abstand zwischen Modul und Dach bei und beeinflusst damit die Hinterlüftung. Höhere Profile können mehr Luft unter dem Modul ermöglichen, erhöhen aber die Aufbauhöhe.
Die Temperaturwirkung ist nur ein Teil der Auswahl. Statik und Befestigungsabstand sind wichtiger als ein möglichst großer Luftspalt.
Welche Toleranzen sind bei der Ausrichtung akzeptabel?
Kleine Abweichungen sind konstruktiv oft unproblematisch, solange Module spannungsfrei geklemmt werden und alle Befestigungspunkte korrekt sitzen. Große Höhensprünge sollten jedoch nicht durch Verbiegen der Module ausgeglichen werden.
Die Schienenebene wird vor der Modulmontage eingerichtet. Verstellbare Dachhaken oder Adapter sind dafür vorgesehen.
Wie plant man Materialverschnitt?
Schienenlängen sollten so kombiniert werden, dass sichere Endabstände und sinnvolle Stoßpositionen entstehen, ohne unnötig viel Restmaterial zu erzeugen. Eine einfache Längenliste pro Modulreihe spart bei größeren Anlagen Zeit und Material.
Reststücke können nur verwendet werden, wenn sie lang genug sind, die erforderlichen Befestigungspunkte und Klemmenabstände aufzunehmen.
Wie werden Schienen auf Fassaden oder Freigestellen eingesetzt?
Die Schiene bleibt das Verbindungselement für die Module, während sich die tragende Unterkonstruktion ändert. An der Fassade sitzen Wandhalter, bei Freigestellen Dreiecke oder Stützen darunter.
Für Boden- und Terrassenanlagen erläutert der Beitrag zur Solarmodul-Aufständerung die wichtigsten Unterschiede.
Wie erkennt man ein gutes Schienensystem?
Ein gutes System besitzt klare technische Daten, passende Verbinder, definierte Nutensteine und abgestimmte Modulklemmen. Es lässt sich ohne improvisierte Bohrungen oder fremde Zwischenstücke montieren.
Hilfreich sind Lasttabellen und nachvollziehbare Montageanleitungen. Ein Profil ohne Angaben zu Spannweite und Verbindungstechnik ist für eine dauerhafte Dachanlage schwer seriös auszulegen.
Was sollte bei späteren Erweiterungen beachtet werden?
Hersteller und Profiltyp sollten dokumentiert werden, damit später passende Verbinder und Klemmen verfügbar sind. Wenn eine neue Modulreihe ergänzt wird, müssen außerdem Wind- und Schneelasten der erweiterten Anlage erneut berücksichtigt werden.
Es ist nicht sinnvoll, allein aufgrund ähnlicher Abmessungen ein fremdes Profil anzuschließen.
Häufige Fragen zu PV-Montageschienen
Kann jede Modulklemme in jede Schiene eingesetzt werden?
Nein. Nutform, Nutenstein und Schraube müssen zum Profil passen.
Kann man eine lange Schiene aus mehreren kurzen Stücken bauen?
Ja, wenn passende Schienenverbinder verwendet und die Herstellergrenzen für Stöße und thermische Ausdehnung eingehalten werden.
Ist eine höhere Schiene immer stabiler?
Häufig ist ein höheres Profil steifer, entscheidend sind aber der gesamte Querschnitt und die vom Hersteller angegebenen Belastungswerte.
Wann sollte eine Montageschiene ersetzt werden?
Deutlich verbogene, gerissene oder stark korrodierte Profile gehören nicht in einer tragenden PV-Unterkonstruktion weiterverwendet. Auch unsachgemäß gebohrte Zusatzlöcher können die Belastbarkeit beeinflussen. Bei Umbauten sollte deshalb geprüft werden, ob vorhandene Schienen noch zum neuen Modulformat und zu den benötigten Klemmzonen passen.
Ein Profil kann optisch intakt wirken und trotzdem für eine größere Spannweite ungeeignet sein. Maßgeblich bleiben die technischen Daten des Systems und die aktuelle Lastsituation.
Fazit
PV-Montageschienen müssen zu Untergrund, Lasten, Befestigungsabständen und Modulklemmen passen. Profilhöhe allein ist kein Qualitätsmaßstab. Entscheidend sind zulässige Spannweite, saubere Verbindungen und eine Planung, die Wind, Schnee und thermische Ausdehnung berücksichtigt. Wer Schiene, Dachhaken und Klemmen als gemeinsames System betrachtet, erhält eine deutlich robustere Unterkonstruktion.
